Разновидности грузовых цепей, их особенности и отличия

Цепь — изделие, изготовленное из последовательно соединённых звеньев. Конструкция обладает повышенной прочностью и другими преимуществами. Применяется в разных сферах промышленности: при подъёме грузов, в машиностроении, а также для хозяйственных целей.

Стальная цепь такелажная имеет следующие преимущества:

1. Высокая прочность. Большие нагрузки могут быть переданы при небольшой длине изделия, что уменьшает габариты механизмов и грузоподъёмных систем.

2. Мощность. Движение передаётся на расстояние до 7 м.

3. Универсальность. Звеньевая конструкция обеспечивает передачу движения одновременно нескольким механизмам.

4. Ремонтопригодность. Если одно или несколько звеньев повреждены, их можно заменить и использовать такелажную цепь снова.

5. Высокий КПД — выше 0,9.

6. Полностью отсутствует проскальзывание.

Есть у данных изделий и недостатки:

1. Растягиваются со временем. Впрочем, это также касается стальных канатов и строп.

2. Много весят: тяжелее стальных канатов и тем более текстильных строп.

3. Относительно дорого стоят.

Применение такелажных цепей оправданно, когда требуются повышенные надёжность и прочность. Чтобы достичь аналогичных показателей любого другого такелажного изделия, пришлось бы многократно увеличить его диаметр.

Все грузовые цепи делятся на два вида: круглозвенные и пластинчатые. Первые применяют в качестве грузовых строп, вторые — в механизмах.

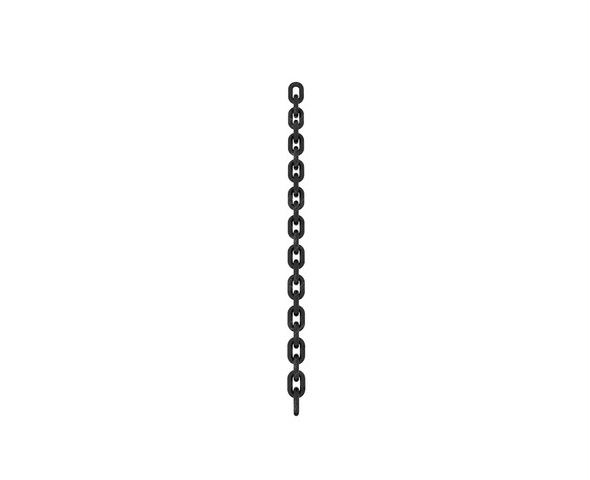

Круглозвенные цепи

Круглозвенные изделия широко применяются при такелажных работах и в хозяйстве. Это классические цепи с круглыми или овальными звеньями. Размыкая и соединяя звенья, можно регулировать длину или собрать многоветвевую стропу.

Сферы использования:

1. Такелажные работы: подвешивание, обвязка, подъём или удержание груза. Наиболее эффективны цепи для крепления груза тяжёлого, крупногабаритного, когда требуется повышенная прочность (например, в шахтах, карьерах, морских портах).

2. Подъём груза лебёдкой и любыми механизмами с валами, блоками, катушками.

3. Перемещение груза в агрессивных средах.

Одно из немногих ограничений — изделия неэффективны в быстро вращающихся механизмах, там лучше использовать роликовые аналоги. Круглозвенные изделия используют на средних и низких скоростях.

Круглозвенные изделия различаются по следующим параметрам:

1. Диаметр прутка, из которого сделаны звенья. Он определяет калибр.

2. Длина звена. Различают внешнюю и внутреннюю длину. Внутренняя называется шагом цепи.

3. Форма звена может быть круглой или овальной. Чем сильнее вытянуты звенья, тем изделие легче; чем ближе к круглой форме, тем прочнее.

Калибр и шаг определяют класс прочности. Также играет роль материал. Высокопрочные изделия изготавливают из закалённой стали. Производят цепи по ГОСТ 2319–81 (нормальной прочности), ГОСТ 25996–97 (высокопрочные).



Пластинчатые цепи

В ряде механизмов применяется цепь грузовая пластинчатая особой конструкции. Она состоит из пластинчатых звеньев, соединённых специальными валиками. Конструкция обеспечивает идеальную совместимость со звёздочками.

Ключевое преимущество грузовых пластинчатых цепей — исключительная прочность. Использование одновременно нескольких пластин в звене повышает максимальную допустимую нагрузку.

Основные элементы конструкции:

• пластина — чаще овальной формы, изготовлена из стали;

• валик соединительный — ось, скрепляющая пластины;

• валик концевой;

• втулка — располагается на соединительном валике между пластинами.

Базовые элементы могут быть дополнены другими для изменения функциональности изделия.

По области применения различают приводные и тяговые цепи пластинчатого типа. Приводные имеют меньший шаг, следовательно, более высокую прочность. Используются оба вида в конвейерах, транспортёрах, противовесах, подъёмно-транспортных механизмах.

По конструкции цепь тяговая может быть с открытыми или закрытыми валиками. Открытые валики используются со звёздочкой. Отверстия совмещаются с зубцами, тем самым передавая движение. Изделия с закрытыми валиками отличаются отсутствием отверстий, применяются со шкивами и блоками.

Самый распространённый вид приводной цепи — роликовая. Она состоит из чередующихся звеньев двух типов: внутреннего и внешнего. Внутренние звенья оснащены роликами, которые перекатываются по зубцам звёздочки, снижая силу трения. Роликовая конструкция устойчива к износу, поэтому широко используется в машиностроительной, автомобильной, других видах промышленности.

Конструкция влияет на то, сколько стоит тяговая цепь, и сферу её использования.

Базовая конструкция легко дорабатывается под производственные задачи. Есть 6 видов пластинчатых цепей, различающихся формой и длиной пластин и соединительных валиков. Каждая комбинация обеспечивает особые прочностные и динамические характеристики. Так, увеличение количества пластин повышает прочность изделия на разрыв.

Изготавливают пластинчатую цепь по ГОСТ 23540–79. Соответствует международному стандарту ISO 4347/DIN 8152.



Купить грузовую цепь в компании ООО "СтальПром"

Правильно подобранные качественные цепи обеспечат бесперебойную работу производства. Они работают с зубчатыми, блочными механизмами, также в реверсивном режиме.

Но если изделие плохо обработано или не подходит, это приведёт к сбоям и простоям. Повреждение, а тем более обрыв вызовет остановку механизма, а также может стать причиной несчастного случая, привести к травмам людей, повреждению груза.

Компания «СтальПром» приглашает купить грузовую цепь с любыми нужными вам характеристиками. В каталоге представлены пластинчатые и круглозвенные изделия для грузоподъёмного и промышленного оборудования. Ассортимент включает в себя изделия нормальной и повышенной прочности, универсальные и для применения в конкретных механизмах.

Если вам нужна нестандартная цепь грузовая, купить её также можно в «СтальПром». Мы разработаем проектную документацию и изготовим изделие, которое будет отвечать стандартам безопасности. Мы контролируем производство на всех этапах, от закупки стали до испытаний готового изделия.
